簡要概述：

在工業流程中的傳感器安裝在管線上，而儀表安裝在配電箱里面，傳感器至儀表之間得微弱信號非常容易受到干擾，隨著電流遠程轉送的Ⅲ型(4～20)mA技術發展，一體化變送器被工業界和設計院廣泛的采納，就地顯示型變送器又是一種廣受歡迎的現場可視化變送器備受推崇。

儀表特點：

傳感器和儀表一體化設計，直接安裝在管線上；
      密封型塑料殼體，滿足現場灰塵和水滴雨霧環境運行；
      多數測量屬性可以采用兩線制配電，系統故障率低；
      就地顯示功能免除了和中控室對講機之間的互動；
      具有(4～20)mA和RS485兩種可選的電流和數據通訊模式；
      內置電子開關滿足多種模式計量泵的就地伺服操控；
      與PLC和DCS系統之間建立起穩定的遠程偵測和控制集成。

典型應用：

工業化學制程各點位的成分分析數據采集；
      大型水處理系統中各項水質參數的在線分析；
      大型污水處理廠現場數據偵測和分析；
      與DCS系統和PLC系統組成集散式自控系統。

儀表模式：

中央控制室能夠掌控全盤，但現場無法得知正在運行的工藝指標，不得不將盤裝儀表以電器密封箱的形式安裝在現場，以便于觀察現場運行數據，導致現場設備投入多，各種電源和信息線路繁復，造成運行和維護帶來諸多不便。更重要的是這些線路中強大電能量存在巨大的風險，它不符合防爆技術規范，在石化、輕紡、能源等現場的局部爆炸性事故司空見慣，當前和未來這種模式和產品被禁這應用在防爆環境。

變送器模式：

兩線制變送器技術最早以(0～10)mA的Ⅰ型標準面世，由于它的信息量比較小，很快就被信息量更大的(0～20)mA的Ⅱ型電動儀表標準所替代，隨著技術發展現場線纜數量巨大，后來又演變出(4～20)mA儀表傳輸新模式，稱為兩線制Ⅲ型電動儀表標準，這項技術的進步為工業過程測量采集遠程電流環提供了最少的布線，被當時的工業界和設計院普遍采納，形成近三十年來的主流模式。

(4～20)mA模式也增加了現場變送器和信號解調、遷移的設計復雜性，這是因?yàn)楸仨氁獙�現場變送器的靜態消耗限制在4mA之內，換言之就是4mA為現場變送器的電源靜態消耗，也就是分配給兩線制變送器自身消耗的定量指標。

而(4～20)mA電流段為信息傳輸?shù)男盘?hào)或數據，當電流超過20mA時碰觸所產生的火花足以達到環境中危險介質的閃點，因此，不允許繼續增加信息環路中的電流能量，必須加以限制，即便是有這樣的潛力也必須截止在這個臨界值的附近，這對于采集電路比較簡單的熱工儀表而言比較容易實現，然而，對于一些水質在線分析變送器而言由于電路轉換和信息處理要復雜的多，靜態消耗會超出預期，擠占了有用的信息段使信息量被限制，這就增加了水質在線分析變送器的設計難度。

采用(4～20)mA標準的Ⅲ型電流模式下還被延化出數字化哈特通訊協議版本，HART（Highway Addressable Remote Transducer)，實現可尋址遠程傳感器高速通道的開放通信協議，提供具有相對低的帶寬，適度響應時間的通信，這將在另外的案例中介紹。

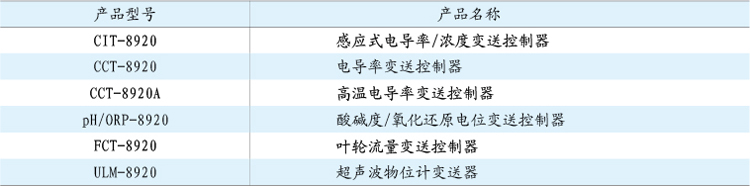

訂購指南：
